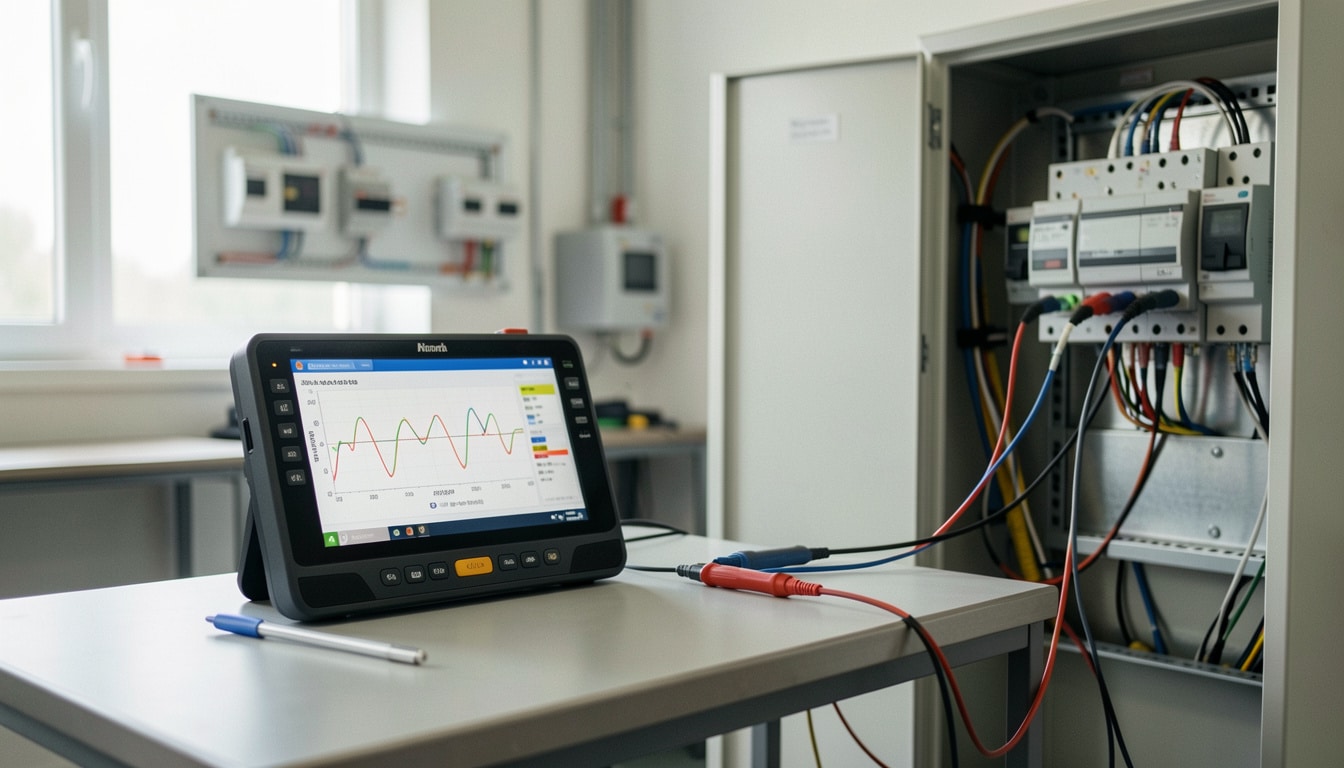

Analyseur de réseau électrique : mesures et diagnostic

Quand une installation commence à chauffer, vibrer ou décrocher sans prévenir, il faut comprendre ce qui se passe réellement. Le analyseur de réseau électrique est un outil de diagnostic qui aide à lire les comportements d’une installation, bien au-delà d’une simple valeur affichée. Il permet de mesurer la tension, le courant, la fréquence et l’énergie, tout en révélant la qualité des données collectées. Pour vous, c’est souvent la différence entre subir une panne et la comprendre avant qu’elle ne coûte cher.

Dans un atelier, un bâtiment tertiaire ou une ligne de production, cet analyseur devient vite essentiel : il facilite l’identification des dérives, la comparaison des phases et le suivi des anomalies. En pratique, il garantit une lecture plus fine du réseau électrique et aide à décider plus vite, avec des mesures fiables et exploitables.

Comprendre le rôle d’un appareil de mesure du réseau

Avant de parler réglages ou diagnostic, il faut voir l’analyseur comme un observateur patient. Cet analyseur ne se contente pas de dire si tout va bien : il enregistre, compare et contextualise chaque donnée. Dans une armoire de distribution, sur une machine de production ou dans un immeuble de bureaux, il aide à mesurer ce qu’un testeur classique ne voit pas toujours. Vous gagnez ainsi une lecture plus complète du réseau électrique et de son comportement réel.

Concrètement, un analyseur sert à suivre la tension, le courant et la fréquence sur la durée. Les sondes et pinces se posent sur les bons points, tandis que les cordons assurent la liaison vers l’appareil. Ensuite, l’analyseur transforme ces signaux en données lisibles. Avant d’interpréter, on vérifie toujours trois choses : le type d’installation, la stabilité des branchements et la cohérence entre les phases. C’est là que l’analyseur devient un vrai guide de terrain.

Ce que l’appareil fait vraiment sur une installation

Un analyseur mesure les variations, mémorise les écarts et aide à comprendre l’origine d’un défaut. Sur une ligne de production à Lyon ou dans un atelier de maintenance à Nantes, il peut montrer qu’un courant grimpe à certaines heures, qu’une fréquence devient instable ou qu’une donnée sort du cadre habituel. C’est cette vision globale qui fait la différence.

• Définition simple : un analyseur suit les paramètres d’un circuit sur une durée donnée.
• Rôle principal : il aide à mesurer les écarts invisibles à l’œil nu.
• Usages courants : maintenance, contrôle, vérification et suivi de charge.
• Différence avec un appareil de contrôle : il collecte plus de données qu’un simple testeur.

On distingue aussi l’analyseur du testeur et du multimètre. Le testeur vérifie rapidement une présence ou une continuité, le multimètre donne une valeur ponctuelle, tandis que l’analyseur observe le comportement du réseau électrique dans le temps. Cette nuance compte dès que la tension varie, que le courant fluctue ou que la fréquence mérite une lecture plus précise.

Pourquoi un testeur ne suffit pas toujours

Un testeur rassure sur l’instant, mais il n’explique pas toujours la cause d’un dysfonctionnement. Si vous avez des coupures brèves, des déclenchements répétés ou un échauffement anormal, l’analyseur devient plus utile qu’un simple testeur. Il relie les valeurs entre elles et montre si le problème vient d’un équipement, d’une charge ou d’un déséquilibre du réseau électrique.

Lire les mesures qui révèlent l’état du réseau

Une bonne lecture commence par les grandeurs essentielles. L’analyseur ne sert pas seulement à afficher des chiffres : il aide à caractériser le système, à déterminer l’origine d’un écart et à suivre les variations sur chaque phase. Quand vous savez lire les mesures, vous comprenez vite si le problème vient d’un appareil, d’un capteur mal placé ou d’un comportement global de l’installation. C’est souvent là que le diagnostic devient plus rapide.

Les valeurs les plus utiles sont la tension, le courant, la fréquence, la puissance et l’énergie. L’analyseur peut aussi mettre en évidence un harmonique, un déséquilibre ou une dérive de phase. Dans un atelier près de Toulouse, par exemple, une mesure de 238 V au lieu de 230 V n’est pas forcément critique, mais si elle s’accompagne d’une forte variation du courant, le système mérite une vérification. Le code d’alerte et les courbes aident alors à lire la situation sans se tromper.

Les grandeurs électriques à comprendre en priorité

Pour interpréter correctement, il faut connaître cinq repères : tension, courant, fréquence, puissance et énergie. L’analyseur relie ces données pour montrer comment l’installation travaille réellement. Une tension stable ne suffit pas si le courant grimpe trop vite ou si la fréquence sort des tolérances. C’est ce croisement qui permet de caractériser un réseau fiable.

• Tension : elle indique le niveau d’alimentation disponible.
• Courant : il révèle la charge réellement appelée par le système.
• Fréquence : elle montre la stabilité de l’alimentation.
• Puissance : elle aide à déterminer l’effort demandé à l’installation.
• Énergie : elle sert au suivi de consommation et à l’analyse des usages.

Une valeur anormale n’est pas toujours une panne. Il faut la replacer dans son contexte, comparer la phase concernée et observer la durée de l’écart. L’analyseur aide justement à relier la donnée brute à un problème réel, plutôt qu’à une simple alerte isolée.

Comment interpréter une valeur anormale sans se tromper

Quand une mesure sort de la plage attendue, on vérifie d’abord si l’écart est ponctuel ou répété. Ensuite, on regarde si la phase touchée correspond à une machine précise, à un démarrage ou à une surcharge. Enfin, on compare la valeur avec le reste du système pour éviter une fausse alerte.

Ce que disent les harmoniques et le déséquilibre de phase

Les harmoniques montrent souvent une pollution électrique liée à certains équipements, tandis qu’un déséquilibre de phase signale une répartition inégale des charges. Dans les deux cas, l’analyseur permet de caractériser le phénomène et de déterminer s’il menace la stabilité de l’installation. Cette lecture est précieuse quand plusieurs machines cohabitent sur le même réseau.

Détecter les anomalies avant qu’elles ne perturbent l’installation

Le vrai intérêt d’un analyseur, c’est d’anticiper. Avant qu’une perturbation ne se transforme en arrêt, il peut révéler une variation de tension, un creux, une surtension ou une microcoupure. Dans un réseau électrique chargé, ces signaux faibles passent souvent inaperçus. Pourtant, ils suffisent parfois à déclencher une alarme, à fatiguer un moteur ou à désorganiser une ligne entière.

Les anomalies les plus fréquentes sont faciles à nommer, mais pas toujours à localiser. Un analyseur repère aussi les harmoniques, le déséquilibre entre phases et les défauts de sécurité liés à un échauffement thermique. Sur un site logistique, par exemple, une microcoupure de quelques millisecondes peut bloquer un automatisme. Sur une installation de froid, une surtension répétée peut user les composants plus vite que prévu. Le différentiel et le détecteur aident alors à confirmer le problème.

Les perturbations électriques les plus courantes

Les perturbations les plus visibles sont le creux de tension, la surtension, la microcoupure et la distorsion harmonique. L’analyseur suit ces événements sur le réseau électrique et permet de voir s’ils sont isolés ou récurrents. Dans un atelier, cette lecture évite souvent de remplacer un équipement trop tôt.

• Variation de tension : elle peut perturber les moteurs et l’automatisme.
• Creux : il provoque parfois des redémarrages ou des arrêts courts.
• Surtension : elle augmente le risque d’usure et d’échauffement.
• Microcoupure : elle peut couper un système sensible sans prévenir.

Les effets sur les équipements sensibles sont souvent immédiats : redémarrage intempestif, perte de données ou arrêt de sécurité. Un analyseur aide à relier ces symptômes à une cause mesurable. C’est particulièrement utile quand la perturbation reste brève et difficile à constater sur le moment.

Pourquoi une variation de tension change tout

Une variation de tension n’a pas besoin d’être spectaculaire pour poser problème. Quelques volts de trop ou de moins peuvent suffire à déstabiliser un variateur, une carte électronique ou un moteur. L’analyseur montre alors si l’écart vient d’un événement ponctuel ou d’un défaut plus profond du réseau.

Comment repérer un déséquilibre avant la panne

Le déséquilibre se lit en comparant les trois phases, leur courant et leur comportement dans le temps. Si une phase travaille beaucoup plus que les autres, l’analyseur le met en évidence avant que la panne n’apparaisse. Cette méthode protège la sécurité de l’installation et limite les arrêts thermiques imprévus.

Choisir et utiliser l’outil adapté à votre besoin

Le bon choix dépend d’abord de votre installation. Un analyseur destiné à un site isolé ne répond pas aux mêmes attentes qu’un modèle de supervision continue. Si vous cherchez à utiliser l’outil sur une machine unique, un testeur avancé peut suffire ; si vous devez rechercher des écarts sur plusieurs départs, l’analyseur devient plus pertinent. L’achat doit donc suivre l’usage réel, pas seulement la fiche produit.

En pratique, on regarde le type de réseau, la quantité de mesures souhaitée, le nominal supporté et la rapidité d’exploitation. Pour un usage monophasé, un modèle compact peut convenir ; pour du triphasé, il faut un appareil plus complet, souvent avec communication et enregistrement. Des marques comme Arnoux ou CAT sont souvent citées par les professionnels, mais le choix dépend surtout de l’outillage déjà présent, de chaque accessoire compatible et du niveau d’analyse énergétique attendu. Certains articles d’agence ou de déstockage attirent, mais la cohérence technique doit rester prioritaire.

Quel modèle choisir selon l’installation et l’objectif

Pour sélectionner le bon analyseur, vous pouvez vous appuyer sur cinq critères simples : le type d’installation, le nombre de phases, la durée d’enregistrement, la connectivité et le niveau de précision. Un modèle portable est pratique en maintenance, alors qu’un fixe convient mieux à la supervision continue d’un atelier ou d’un bâtiment énergétique.

• Monophasé ou triphasé : adaptez l’appareil à la structure du réseau.
• Portable ou fixe : choisissez selon la mobilité nécessaire.
• Enregistrement : utile pour suivre les écarts sur plusieurs heures ou jours.
• Connectivité : elle facilite la communication et l’exploitation des mesures.
• Précision nominale : elle compte pour les audits et le contrôle.

Avant d’utiliser l’appareil, vérifiez toujours les pinces, les cordons et la compatibilité avec le circuit. Puis, placez les capteurs au bon endroit et contrôlez la configuration de départ. Enfin, lancez la mesure au moment représentatif de l’activité pour éviter une lecture biaisée.

Comment utiliser l’appareil sans perdre de temps

Une bonne méthode consiste à préparer le branchement, lancer l’enregistrement puis relire les alertes après la période observée. L’analyseur devient alors un outil rapide à exploiter, surtout si vous devez comparer plusieurs départs ou suivre une quantité importante de données sur un même site.

Les accessoires utiles pour exploiter les mesures

Les sondes, pinces et cordons restent les accessoires de base, mais la caméra thermique peut compléter le diagnostic en repérant un échauffement. La communication vers un logiciel ou une interface mobile simplifie aussi la lecture. Dans la maintenance, l’audit, la supervision ou le contrôle, ces accessoires rendent l’analyseur plus efficace et plus lisible.

FAQ – Questions fréquentes sur la mesure et le diagnostic électrique

À quoi sert un appareil d’analyse du réseau au quotidien ?

Il sert à mesurer les comportements réels d’une installation, à suivre la tension, le courant et la fréquence, et à repérer une donnée anormale avant qu’elle ne provoque une panne.

Quelle différence entre un testeur et un appareil d’analyse plus complet ?

Le testeur vérifie vite un point précis, alors qu’un analyseur observe le réseau électrique dans le temps. Il aide à caractériser les écarts et à déterminer leur origine.

Quelles mesures faut-il surveiller en priorité ?

Surveillez d’abord la tension, le courant, la fréquence, la phase et l’harmonique. Ces valeurs donnent une lecture claire de l’état général et du niveau d’énergie consommée.

Comment repérer un déséquilibre de phase ?

Comparez les trois phases, leurs courants et leurs variations. Si l’écart persiste, l’analyseur montre souvent un déséquilibre lié à une répartition inégale des charges.

Pourquoi les harmoniques sont-elles importantes ?

Parce qu’elles révèlent une pollution électrique qui peut échauffer les équipements et perturber le système. L’analyseur permet de mesurer cette dérive sans approximation.

Peut-on utiliser l’appareil pour suivre la consommation d’énergie ?

Oui, l’analyseur peut mesurer l’énergie et aider à suivre les usages dans le temps. C’est utile pour comprendre où part la consommation et mieux l’optimiser.

Faut-il un modèle différent pour le triphasé ?

Oui, car le triphasé demande de suivre plusieurs phases en parallèle. Un analyseur adapté facilite la lecture des écarts et la surveillance du déséquilibre.

Comment interpréter des données sans se tromper ?

Il faut toujours replacer la mesure dans son contexte, comparer les phases et vérifier la durée de l’écart. C’est la meilleure façon de déterminer la cause réelle.
